2 Flutes Ball Nose Mikro skersmens galinė freza

Kalbant apie pjovimo darbus, tinkamas įrankis gali turėti įtakos jūsų darbo rezultatams. Jei ieškote pjovimo įrankio, kuris užtikrintų tikslumą ir tikslumą, ieškokite daugiau nei šio 2 griovelių rutulinio antgalio mikro skersmens galinės frezos! Nesvarbu, ar apdirbate aliuminį, plieną, žalvarį ar kitas medžiagas, jis gali lengvai susidoroti. Aukštos kokybės karbido medžiaga, naudojama šiame galiniame malūne, leidžia atlaikyti aukštą temperatūrą ir įtempį, pasiekti ypač aukštą atsparumą dilimui ir pjovimo našumą, todėl gali sumažinti apdorojimo sunkumus ir pagerinti apdorojimo efektyvumą. Jis tinka įvairioms sudėtingų formų ir didelio tikslumo reikalaujančioms mikro apdorojimo sritims, tokioms kaip mikroapdirbimas, elektroninių dalių apdorojimas, optinių įrenginių apdorojimas ir kt. Dėl savo tvirtumo ir didelio padėties tikslumo gali atsirasti klaidų ir nuostolių, atsirandančių dėl netinkamo veikimo arba įrangos spragas galima sumažinti. Susijaudinęs? Susisiekite su mumis dabar dėl išsamesnės informacijos!



Pagrindinės savybės ir privalumai:

1. Mikroskersmens dizainas

Šis galinis frezas, kurio skersmuo svyruoja nuo 0,1 mm iki 2 mm, idealiai tinka subtilioms ir sudėtingoms apdirbimo operacijoms, kurioms reikalingas didelis tikslumas. Nepriklausomai nuo to, ar apdirbate mažas dalis, ar sudėtingus komponentus, jis gali pasiekti itin griežtus leistinus nuokrypius ir lygų paviršiaus apdailą.



2. Dviejų briaunų dizainas

Šis galinis frezas turi dviejų briaunų dizainą, užtikrinantį puikų pjovimo našumą ir drožlių pašalinimą, skirtas išvengti drožlių susidarymo ir pailginti įrankio tarnavimo laiką. Didelis fleitų skaičius sumažina vibraciją ir padidina stabilumą, kad pjovimas būtų sklandesnis ir greitesnis.



3. Rutulio galo dizainas

Šio galinio malūno rutulinio nosies dizainas padidina jo universalumą ir tikslumą. Suapvalintas antgalis užtikrina sklandesnį pjovimo judesį ir sumažina įrankio žymes ant ruošinio. Tuo pačiu metu rutulinė nosis leidžia įrankiui patekti į gilias ir ankštas vietas, todėl išplečiamas galimų pjovimo pritaikymų spektras.



4. Tinka įvairioms medžiagoms

Tai2 fleitos rutulinis nosis mikro skersmens enmalūnėlisgali užtikrinti 60HRC kietumą, todėl tinka įvairaus kietumo ir sunkiai apdirbamoms metalinėms medžiagoms, įskaitant plieną, geležį, varį, aliuminį, karbidą ir kt.





„Spotlight“ parodos





Gamykla





Prekės aprašymas



60HRC 2 Flutes mikro rutulinis nosies galinis frezas kietajam plienui

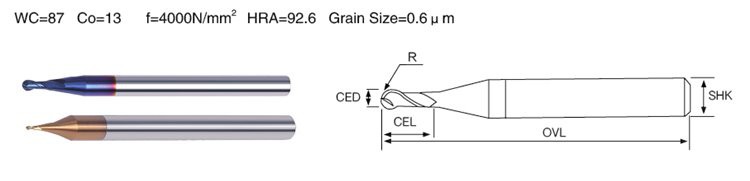

SPECIFIKACIJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerancijos
Fleitos skersmuo	Fleitos skersmens tolerancija	Koto skersmens tolerancija
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Taikymas
Anglinio plieno Legiruotasis plienas	Iš anksto grūdintas plienas	Aukštai užgrūdintas				Nerūdijantis plienas	Vario lydinys	Aliuminio lydinys
	45HRC	50 HRC	55 HRC	60 HRC	65HRC
○	○	√	√			○	○	○



Rekomenduojami parametrai



Medžiaga	Anglinis plienas, legiruotasis plienas, S45C, FC, FCD, SCM, S50C, SKS...		Legiruotasis plienas, įrankių plienas SCR, SNCM, SKD11, SKD61.NAK80		Kietas plienas, SKD11
Kietumas	HRC30		HRC50		HRC60
Skersmuo	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Žaliavų sąrašas



Įvertinimas	ISO kodas	Cheminės sudėties (%)		Grūdelių dydis (um)	Fizinės mechaninės savybės (didesnės arba lygios )			Dengimas
		WC	Bendrai		Tankis (g/cm3)	Kietumas (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISINAS
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO JUODAS
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (mėlyna)

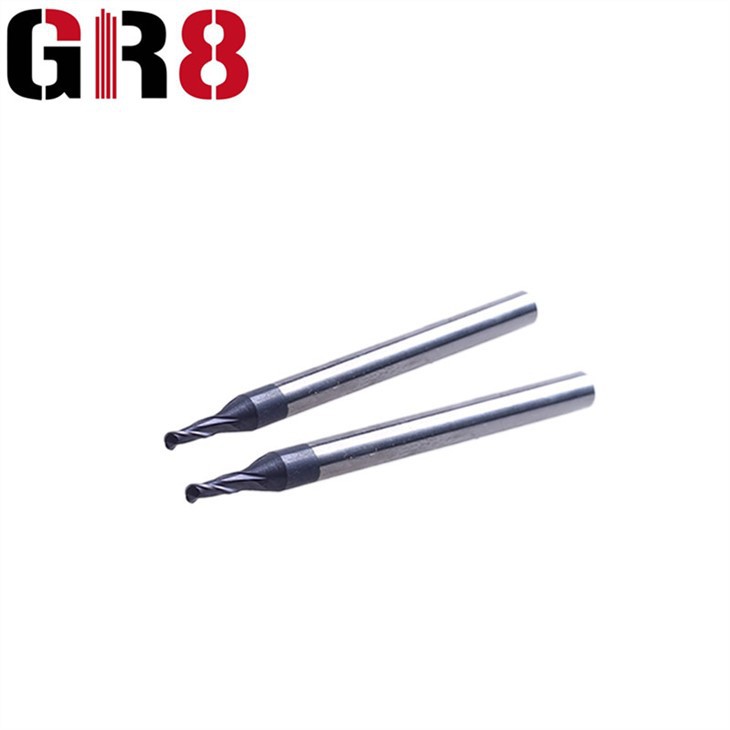

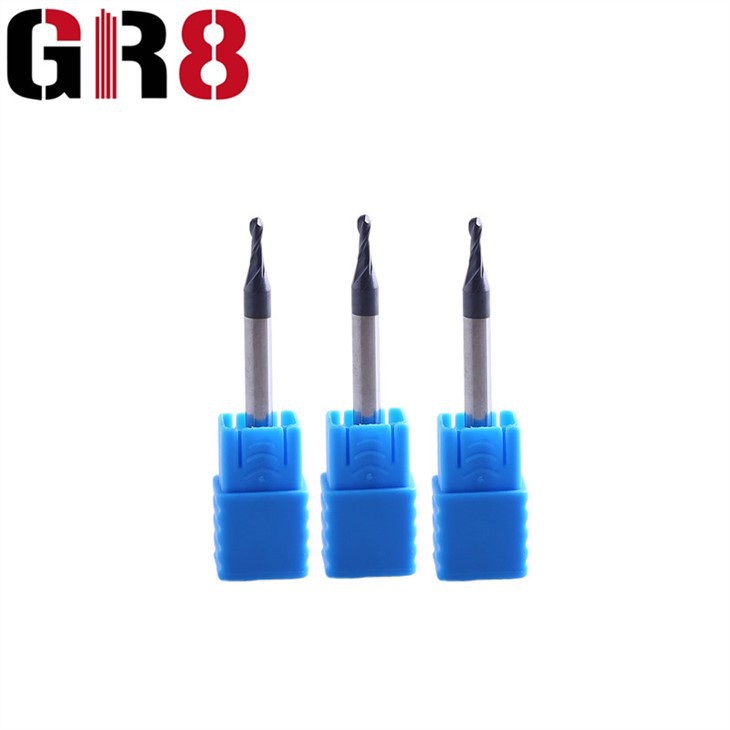

Išsamios nuotraukos





2 Flutes Ball Nose Mikro skersmens freza	2 Flutes Ball Nose Mikro skersmens galinis frezas	2 Flutes Ball Nose Mikro skersmens karbido pjaustytuvas





Mūsų privalumai



Griežtas sutarčių auditas įtraukė visus skyrius, kad būtų užtikrintas kiekvieno užsakymo įgyvendinamumas.

Proceso projektavimas ir patvirtinimas prieš masinę gamybą.

Griežta visų žaliavų ir pagalbinių medžiagų kontrolė, visos žaliavos pasiekia aukštąjį pasaulinį lygį.





Pakuotė





DUK



1. Ar galite pritaikyti klientams?

Taip, mes galime pritaikyti pagal jūsų poreikius, turime MTTP skyrių, mūsų dizaineriai gali sukurti jums dizainą, o mūsų technikai pagamins prototipą.



2. Koks yra prototipo laikas:

Maždaug 7 dienos po to, kai patvirtinate piešinį, kurį padarėme jums.



3. Koks yra masinės gamybos pristatymo laikas?

Apie 25 dienas.
