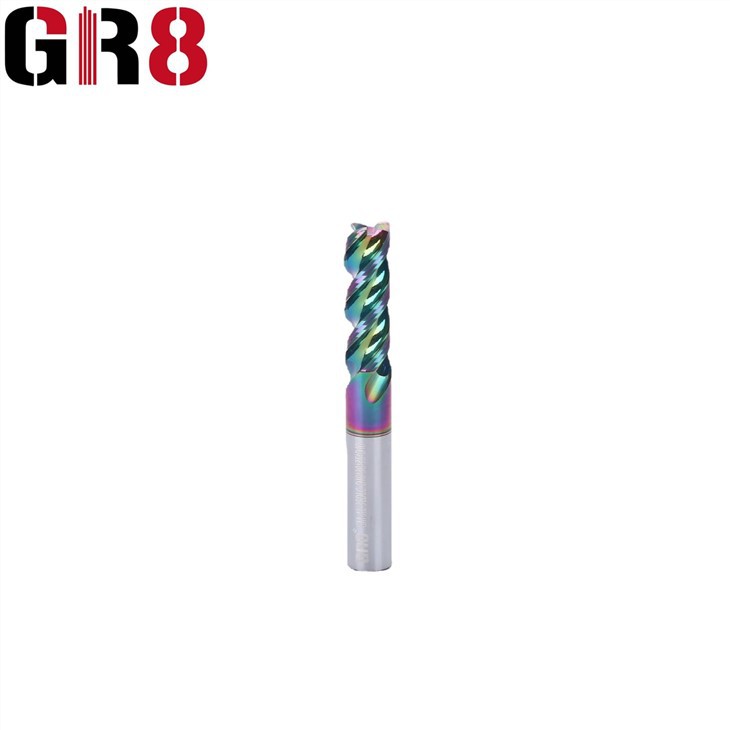

DLC dangos U plyšio galo freza, skirta aliuminiui

„Spotlight“ eksponatai

apibūdinimas

Šiuolaikinio apdirbimo srityje tikslūs pjovimo įrankiai yra raktas į gerus apdirbimo rezultatus. Šis DLC dangos U plyšio galų malūnas, skirtas aliuminiui, yra specialiai sukurtas aliuminio apdirbimui, turi unikalią struktūrą, DLC dangą ir novatorišką dizainą. Jis puikiai atlieka įvairias apdirbimo užduotis ir pateikia tikslius bei efektyvius aliuminio apdirbimo užduočių sprendimus. Frezė ne tik puikiai apsaugo nuo sukibimo, bet ir gali pailginti įrankio tarnavimo laiką iki 100%. Tai ne tik padeda sumažinti apdorojimo išlaidas, bet ir sumažina įrankių keitimo dažnumą.



funkcijos

1. U formos griovelio dizainas: šis DLC dangos U griovelio galas, skirtas aliuminiui, turi U formos griovelio dizainą, kuris padeda pašalinti įbrėžimus, išlaikyti ruošinio paviršių lygų, nepažeisti gatavo gaminio ir užtikrinti aukštos kokybės paviršių apdorojimas.



2. DLC danga: įrankio paviršius yra apdorotas DLC danga, kad būtų užtikrintas antiadhezinis veikimas. Dėl to jis tinkamas įvairioms spalvotųjų metalų medžiagoms, tokioms kaip aliuminio lydinys, GFRP, CFRP, vario lydinys ir grafitas, apdirbti ir suteikia sprendimus įvairioms apdirbimo užduotims atlikti.



3. Sumažinamas atsparumas pjovimui: dėl dangos jis pasižymi mažomis trinties charakteristikomis, todėl gali žymiai sumažinti atsparumą pjovimui, taip pagerinant pjovimo efektyvumą ir sumažinant energijos sąnaudas.



4. Apdaila ir sausas pjovimas: įrankis puikiai atlieka apdailos darbus ir gali būti naudojamas sausam pjovimui be tepalo. Tai dar labiau sumažina gamybos proceso sudėtingumą ir poveikį aplinkai.



Taikymas

• Aliuminio apdirbimas: Šis DLC dangos U plyšio galų malūnas, skirtas aliuminiui, puikiai veikia aliuminio apdirbimo srityje ir tapo pirmuoju pasirinkimo įrankiu aliuminio lydinio dalims ir aliuminio gaminiams apdoroti.

• Kompozitinių medžiagų apdorojimas: Šis įrankis taip pat puikiai apdoroja kompozicines medžiagas, tokias kaip GFRP ir CFRP. Sukibimą mažinančios savybės ir pjovimo efektyvumas leidžia tiksliai apdirbti kompozitines medžiagas.

• Vario lydinio ir grafito apdirbimas: dėl kieto lydinio medžiagos jis tinkamas specialioms medžiagoms, tokioms kaip vario lydinys ir grafitas, apdoroti, be to, pateikiami efektyvūs ir kokybiški šių medžiagų pjovimo sprendimai.



Gamykla





Prekės aprašymas

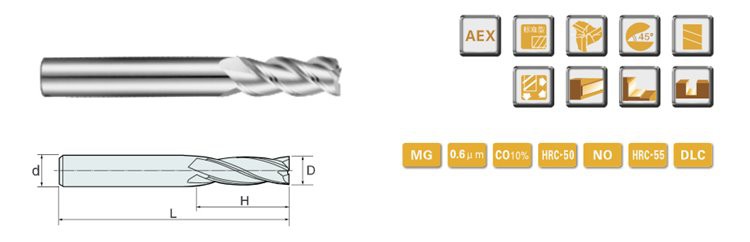

55-60HRC 3 Flute U tipo plyšinė karbido galinė freza su DLC danga aliuminiui





SPECIFIKACIJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerancijos
Fleitos skersmuo	Fleitos skersmens tolerancija	Koto skersmens tolerancija
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Taikymas
Anglinio plieno Legiruotasis plienas	Iš anksto grūdintas plienas	Aukštai užgrūdintas				Nerūdijantis plienas	Vario lydinys	Aliuminio lydinys
	45HRC	50 HRC	55 HRC	60 HRC	65HRC
								○



Rekomenduojami parametrai



Medžiaga	Anglinis plienas, legiruotasis plienas, S45C, FC, FCD, SCM, S50C, SKS...		Legiruotasis plienas, įrankių plienas SCR, SNCM, SKD11, SKD61.NAK80		Kietas plienas, SKD11
Kietumas	HRC30		HRC50		HRC60
Skersmuo	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Žaliavų sąrašas



Įvertinimas	ISO kodas	Cheminės sudėties (%)		Grūdelių dydis (um)	Fizinės mechaninės savybės (didesnės arba lygios )			Dengimas
		WC	Bendrai		Tankis (g/cm3)	Kietumas (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISINAS
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISINAS
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO JUODAS
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (mėlyna)

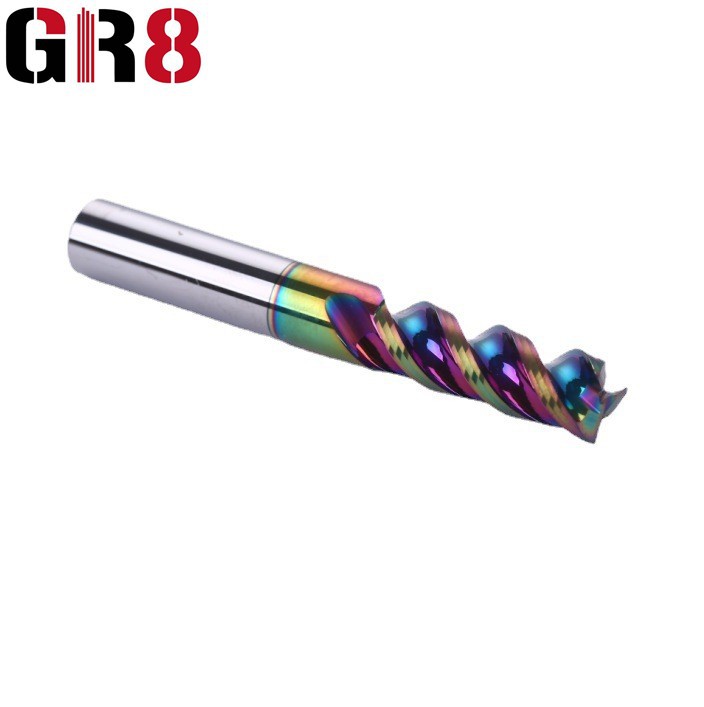

Išsamios nuotraukos





DLC danga U angos pjovimo įrankiai aliuminiui	DLC dangos U angos frezavimas aliuminiui	DLC dangos U angos pjoviklis aliuminiui





Mūsų privalumai



Visų procesų patikrinimas vietoje, patikrinimo įrašas saugomas 3 metus.

Visi inspektoriai turi tarptautinius sertifikatus.

Kvalifikuoti WPS ir profesionalūs suvirintojai garantuoja suvirinimo kokybę.

100% gatavų daigų patikrinimas prieš išsiuntimą.

Reguliarus tikrinimo darbuotojų mokymas





Pakuotė





DUK



1. Kl.: koks yra jūsų minimalus užsakymo kiekis, ar galite atsiųsti man pavyzdžius?

A: Mūsų minimalus kiekis yra 1 rinkinys, galime atsiųsti jums katalogą, nuoširdžiai kviečiame apsilankyti mūsų įmonėje.



2. Kl.: Koks jūsų produktų kokybės lygis?

A: Iki šiol turime CE, ISO, SGS, TUV, SONCAP sertifikatą.



3. K: Koks yra jūsų mašinos pristatymo laikas?

A: Apskritai mūsų mašinos pristatymo laikas yra apie 30 dienų, pritaikyta mašina bus pristatyta derybų su mūsų klientais metu.



4. Kl.: Ar mašina gali būti pritaikyta pagal mūsų poreikius, pavyzdžiui, ant mūsų logotipo?

A: Žinoma, mūsų mašina gali būti pritaikyta pagal jūsų poreikius, taip pat galite įdėti savo logotipą.
