U griovelio galinis frezas be aliuminio dangos

„Spotlight“ parodos

apibūdinimas

Tiksliojo apdirbimo srityje tinkami įrankiai gali atlikti svarbų vaidmenį, kaip ir šis U plyšio galų frezavimas be aliuminio padengimo. Jis yra specialiai sukurtas aliuminio apdirbimui ir yra labai specializuotas pjovimo įrankis, skirtas tiksliai ir efektyviai atlikti aliuminio apdirbimo užduotis. Pjaustytuvas turi vientisą cementuoto karbido struktūrą, buvo kruopščiai suprojektuotas, turi specialias U formos antgalius ir atsparias dilimui charakteristikas, puikiai tinka įvairiems frezavimo darbams. Nesvarbu, ar dirbate automobilių, kosmoso ar bendrojo apdirbimo pramonėje, šis įrankis yra pirmasis pasirinkimas norint efektyviai pašalinti medžiagas, pasiekti lygų paviršiaus apdailą ir užtikrinti kiekvieno pjovimo tikslumą.



funkcijos

1. Efektyvus apdirbimas: šis U plyšio galų frezavimas be aliuminio padengimo yra nepakeičiamas įrankis, norint vienu metu pašalinti sunkias medžiagas, pagerinti viršutinio ir apatinio ruošinio paviršių kraštų lygumą ir sumažinti papildomų apdailos procesų poreikį.



2. Integruota struktūra: šis galinis malūnas pagamintas iš aukštos kokybės vientiso cementuoto karbido, kuris turi gerą kietumą, ilgaamžiškumą ir susidėvėjimą

pasipriešinimas. Net atšiauriomis apdirbimo sąlygomis jis nebus lengvai deformuojamas ar sulūžęs, o tai gali užtikrinti ilgą įrankio tarnavimo laiką.



3. Daugiakrypčiai pjovimo dantys: jo korpuso paviršius ir pjovimo briauna sumaniai suprojektuoti su pjovimo dantimis, kurie gali pjauti įvairias medžiagas keliomis kryptimis, todėl tai yra idealus įrankis įvairioms apdorojimo užduotims atlikti.



4. Griovelio dizainas: jo U formos griovelio konstrukcija yra įrankio efektyvumo ir poveikio kertinis akmuo. Įgaubtas grąžtas supaprastina ir pagreitina pjovimo procesą, užtikrina sklandų pjovimą be antrinio poliravimo.



Taikymas

• Aliuminio apdirbimas: šis produktas puikiai šviečia apdorojant aliuminį. Jis gali vienu metu pašalinti sunkias medžiagas, o dėl lygaus paviršiaus apdailos jis yra svarbus aliuminio dalių gamybos įrankis.

• Automobilių pramonė: automobilių pramonėje frezavimo staklės atlieka svarbų vaidmenį gaminant aliuminio dalis, tokias kaip variklio dalys, važiuoklės dalys ir kėbulo plokštės.

• Bendrasis apdirbimas: be profesionalių pramonės šakų, jis taip pat naudojamas bendram apdirbimui, kai reikia lygaus paviršiaus ir efektyvaus medžiagų pašalinimo.





Gamykla

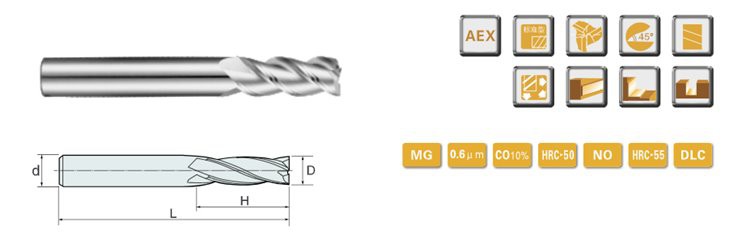

Prekės aprašymas







SPECIFIKACIJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerancijos
Fleitos skersmuo	Fleitos skersmens tolerancija	Koto skersmens tolerancija
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Taikymas
Anglinio plieno Legiruotasis plienas	Iš anksto grūdintas plienas	Aukštai užgrūdintas				Nerūdijantis plienas	Vario lydinys	Aliuminio lydinys
	45HRC	50 HRC	55 HRC	60 HRC	65HRC
								○

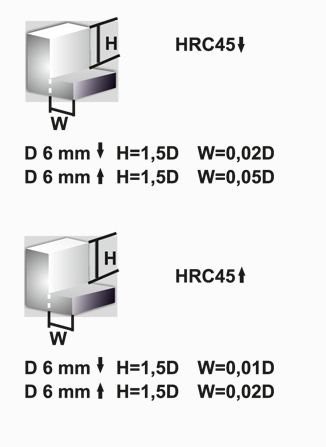

Rekomenduojami parametrai



Medžiaga	Anglinis plienas, legiruotasis plienas, S45C, FC, FCD, SCM, S50C, SKS...		Legiruotasis plienas, įrankių plienas SCR, SNCM, SKD11, SKD61.NAK80		Kietas plienas, SKD11
Kietumas	HRC30		HRC50		HRC60
Skersmuo	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)	Pjovimo greitis (VC) (mm{0}})	Tiekimas (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Žaliavų sąrašas



Įvertinimas	ISO kodas	Cheminės sudėties (%)		Grūdelių dydis (um)	Fizinės mechaninės savybės (didesnės arba lygios )			Dengimas
		WC	Bendrai		Tankis (g/cm3)	Kietumas (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISINAS
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISINAS
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO JUODAS
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (mėlyna)



Išsamios nuotraukos





U plyšinis galinis frezas be dangos aliuminio	U pjovimo pjoviklis be dangos, skirtas aliuminiui	U griovelio freza be dangos, skirta aliuminiui





Mūsų privalumai



1) Aukšto tikslumo CNC staklės, aukšti standartai ir griežtas patikrinimas

2) Pritaikyta paklausa yra sveikintina, OEM ir ODM paslauga

3) Palaikomos visos mokėjimo sąlygos

4) Greitas pristatymo laikas ir patogus transportavimas





Pakuotė





DUK



1. Koks yra jūsų MOQ? Ar galiu derinti skirtingus stilius pradiniame užsakyme?

A: Pirmiausia pasakykite mums, kokių produktų jums reikia. Kaip ir suspaudimo jungiamosios detalės, MOQ yra 100 vnt. Bet mes galime pateikti bet kokias atsargas kaip pavyzdžius, kad pirmiausia patikrintumėte kokybę.



2.Ar galite man padaryti nuolaidą?

A: Yra nuolaida, tačiau turime pamatyti tikrąjį kiekį, turime skirtingą kainą pagal skirtingą kiekį, kiek nuolaidų lemia kiekis, be to, mūsų kaina yra labai konkurencinga šioje srityje.



3.Jei turiu gaminį, kurį noriu pagaminti iš kitos specialios medžiagos, ar galite tai padaryti?

A: Žinoma, jums tereikia pateikti mums suprojektuotus brėžinius arba pavyzdį, o MTEP skyrius įvertins, ar galime tai padaryti, ar ne, mes suteiksime jums labiausiai patenkinamą atsakymą.
